雙向、自動放空壓力表閥門的研制與應用
雙向、自動空壓力表閥門它不受方向的限制，可以安裝在任何不同方向設計的工藝管線和設備上。在安裝時不必選擇相應的閥 門的安裝方向，在拆卸壓力表操作時，當關閉壓力表的控制閥門，壓力表的放空閥自動打開放凈壓力表內的余壓。無需再打開壓力表的放 空開關，保證了操作人員的安全。在采購上、制造上都非常方便，降低了制造成本和工作人員的勞動強度，提高了安全系數，節約采購成 本，提高了經濟效益。
閥門是使配管和設備內的介質（液體、 氣體、粉末）流動或停止并能控制其流量的 裝置。在流體系統中，用來控制流體的方 向、壓力、流量的裝置，具有截止、調節、導 流、防止逆流、穩壓、分流或溢流泄壓等功 能。儀表針型閥是儀表測量管路系統中重 要組成部分。針型閥的閥芯就是一個很尖 的圓錐體，好象針一樣插入閥座。針型閥形 比其它類型的閥門能夠耐受更大的壓力， 密封性能好。所以一般用于較小流量，較高 壓力的氣體或者液體介質的密封。針型閥 形與壓力表配合使用是最合適的。一般的 針型閥形都做成螺紋連接。
1.原針型儀表壓力表閥門的弊端
目前企業上所使用的針型儀表閥門有 兩種：一種單向進水的壓力表閥門，它是沒 有放空設施的壓力表閥門。另一種是單向 進水、放空的壓力表閥門。它是單向進液但 是可以手動放空的.他們都是針芯閥門。 以上兩種壓力表閥門都是只能安裝在與之 相對應的裝置上。如果需要放空時需要操 作人員對閥門相對的手輪打開進行操作來 對壓力表內的余壓進行放空。例如：裝置安 裝壓力表位置有與地面成90 °和180 °的兩 種，這樣就要選擇兩種不同安裝方向的壓 力表閥門，否則就無法安裝。這樣在我們安 裝和采購時，就要根據工藝管網的具體情 況進行選擇和采購與之相對應的壓力表閥 門，給我們在采購、安裝上增加難度。
2.雙向、自動放空式壓力表閥門的特點
雙向、自動放空壓力表閥門的結構采 用針芯密封和球面密封兩種密封原理，連 接方式也是羅紋連接。
（1）它可以安裝在直立的設備和工藝管 線上（即是設備和管線與地面成90。角度 上），也可以安裝在橫著的設備和工藝管線上（即使設備和管線與地面成180 °的角度 上) 。
(2)當要拆卸壓力表時，在關閉壓力表 閥門時可以實現自動放空。當安裝好壓力 表后，打開壓力表閥門時，其放空設施自動 關閉。這樣可以預防在安裝和拆卸壓力表 時操作人員忘記放空而造成的誤操作，從 而避免了壓力泄出造成人員的傷害事故。
3.雙向、自動放空式壓力表閥門的原理
（1）雙向原理。雙向、自動放空壓力表閥 門是在原有的閥體上分別在閥門體上開兩 個方向不同的螺紋孔，一個螺紋孔是為直 立的設備和管線安裝使用的，另一個螺紋 孔是為橫向設備和管線安裝使用的。當用 橫向的工藝管網時，直立安裝的螺紋孔就 用堵頭封上。如果換了安裝位置就把上面 兩個換一個位置即可。這兩個孔是互相相 通的，這樣無論安裝是什么位置，液體都可 以相互流通不影響液體壓力的觀測。
（2）自動放空原理。利用延長閥門的控 制閥芯，一端作為液體進入壓力表內的控 制端，另一端作為控制放空出口方向的控 制端。當打開壓力表的進液端時，放空端就 自行關閉。當關閉壓力表進液端時，壓力表 的放空端就自行打開放凈閥門內部余壓， 做到自動放空的的工作過程。技術關鍵:控 制閥芯的兩端的伸縮間距要在1-2 mm之 間。
（3）雙向、自動放空壓力表閥門的結構。 工件主體為長50毫米，寬35毫米，高76毫米 的45號鋼管制成。在工件的左側開一個M20 X 14的孔，右側開二個R1/2孔，其中M20的 孔和其中一個Rc1/2的孔要求為同軸，且在 它們的中心開一個①6毫米的孔使其聯通。 并且在R1/2孔的底部向后側開一個①4毫 米孔（此為放空口），且在后側端面開一個 M0 X 8的螺紋孔。在底部開一個R1/2孔。 頂部加工一個壓力表接頭的活接頭（此為 左旋），這些孔都是連通的。配件:有一個閥 芯一套；即閥芯桿一個在原來的閥芯加長 至115毫米，在閥桿頂端部位加工成為M5L X 8毫米的螺紋。閥芯封頭一個；為整體中 13端端面為SR5. 5毫米。并且在球面部位加 工一個M5LX 6毫米的螺紋孔。堵頭二個； 為R1/2。放空管一個外徑為M 0 X 6、內徑 為：①4毫米的孔。壓力表接頭一個，手輪一 個。

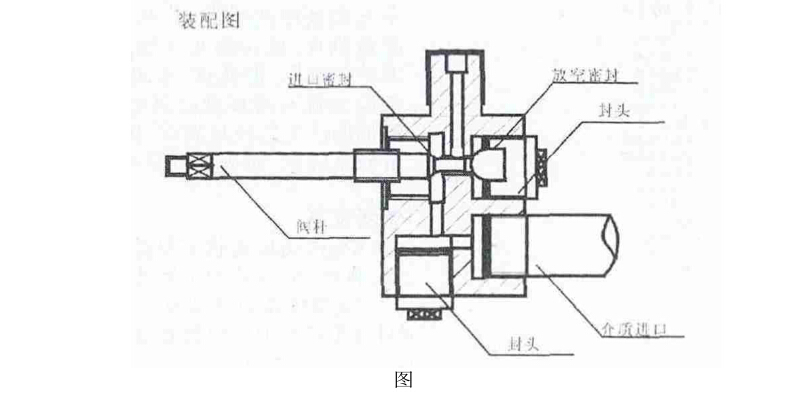

（4）裝配操作方法。見如圖。把工件組裝 好后，可以安裝在任何的工藝管網中。當要 錄取壓力表壓力時，只要打開壓力表閥門 時放空的控制部位就自動關閉。當要拆卸 壓力表時；關閉壓力表控制閥門后，放空控 制部件就自動打開實現自動放空的目的。
達到的技術指標。當關閉進液端時 放空端自動打開，當打開進液端時放空端 則自動關閉。
4.運行效果及其經濟效益
（1）經濟效益。由于雙向、自動放空壓力 表閥門實現了一個閥芯同時控制進液端和 放空端。所以它省去了部分工件，降低了加 工費用，大大降低了閥門的制造成本。
（2）運行效果。因為一個閥門可以安裝 在不同的工藝管線和設備上，減少了材料 的積壓和浪費。降低了采購時的難度，節約 成本消耗，增加了操作安全系數，保證了安 全生產。
（3）遠景預測。根據其原理設計出一系 列產品：雙向、自動放空壓力表閥門，單項、 自動放空壓力表閥門（分為橫向、自動放空 壓力表閥門、立式、自動放空壓力表閥門）， 雙向、手動放空壓力表閥門。根據生產實際 需要進行選擇。因為制造成本低，安裝方 便，便于操作，所以具有較好的推廣應用。
5.結束語
降低了制造成本，便于操作。實現了一 個閥門閥芯控制進液端和放空端的難題； 節省材料費的支出，降低制造成本；減少勞 動強度解放了勞動力，提高了工人的勞動 效率；安全方便，減少了操作中的不安全隱 患。
