本文依據JJG52—2013《彈性元件式一般壓力表、壓力真空表和真空表》檢定規程的要求，對一般壓力表測量結果的 不確定度進行了分析和評定，為企事業建立計量標準，進行計量比對實驗和正確使用壓力表提供依據。

1概述

壓力表屬于強制檢定的計量器具，在安全防護、環境監 測及產品質量控制等方面起著舉足輕重的作用。在開展壓力 表檢定工作之前，必須通過正確評定測量不確定度來建立精 密壓力表標準裝置，以保證壓力表量值傳遞的準確可靠。本 文依據JJG52—2013《彈性元件式一般壓力表、壓力真空表 和真空表》檢定規程的要求，對影響壓力表示值誤差的各種 不確定度來源進行了分析說明。

1.1測量依據

JJG52-2013《彈性元件式一般壓力表、壓力真空表和真 空表檢定規程》

1.2測量標準

數字壓力計，量程：0?6MPa，準確度等級：0.05級

1.3被測對象

1.6級工業壓力表，量程：0?6MPa，分度值0.2MPa

1.4環境條件

溫度（20±5)°C，相對濕度<85%，恒溫兩小時以上

1.5測量過程

壓力表傳壓介質為液體，按照規定連接和安裝被檢工業 壓力表和0. 05級數字壓力計，用數字壓力計為被檢表加壓 至6MPa，檢查并處理好測試系統的泄漏，依據規程要求的項 目進行測量。在壓力為4MPa時連續測量10次，用于該點的 測量不確定度評定。

2.數學模型

8 = P1 - P0

式中：8 被檢壓力表的示值誤差，MPa;

P1 被檢壓力表示值，MPa;

P0——數字壓力計的示值，MPa。

考慮標準設備、人員、環境、方法及被測對象等方面， 不確定度來源分別為：

（1）測量重復性的影響：在檢定規程規定的條件下， 壓力表多次重復測量引入的A類標準不確定度

（2）壓力表示值誤差估讀的影響：檢定規程要求對被 檢表估讀至分度值的1/5，而被檢表在重復性測量中，估讀 帶來的不確定度己經包含在內，所以不再考慮這部分的影響;

（3）環境條件的影響：檢定規程規定，檢定的溫度條 件為（20±5) C，在此環境溫度下，數字壓力計和被檢壓 力表的溫度系數基本相同，誤差可忽略不計；

數字壓力計誤差的影響：在檢定規程規定的條件 下，由數字壓力計的誤差引入的B類標準不確定度。

3.方差和靈敏度系數

由于各輸入量之間不相關，根據合成標準不確定度的傳 遞公式，合成方差為：

u2(8) = c2(P\)u 2(P1) + c2(P0)u 2(P0)

靈敏度系數：c(P1) = |8 =1 c(P0) = -^8 = -1

4.標準不確定度分析與評定

(1)由被檢表測量重復性引起的標準不確定度分量U1 ( A 類標準不確定度)

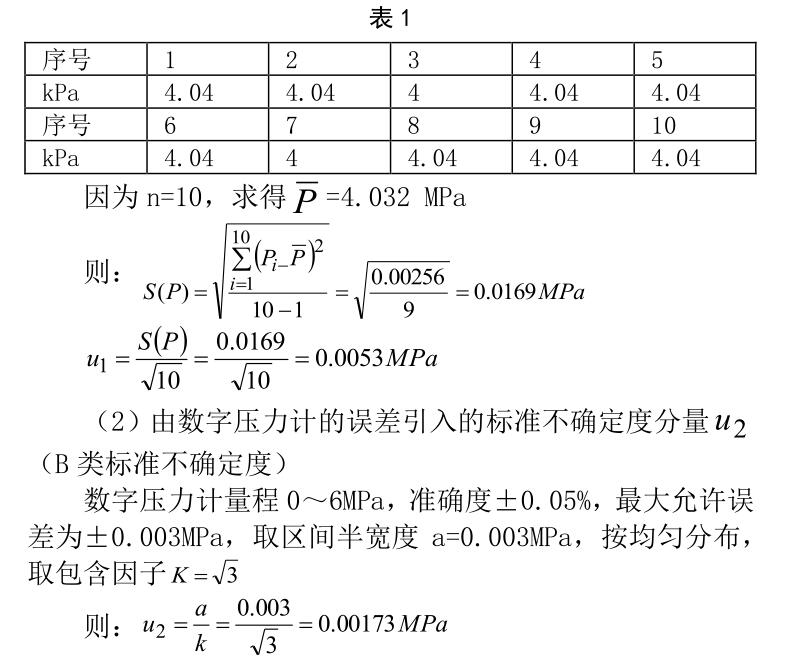

對被檢表進行全量程檢定，在4MPa處變化最大，因此選擇在該點上重復測量10次，得到數據如下：

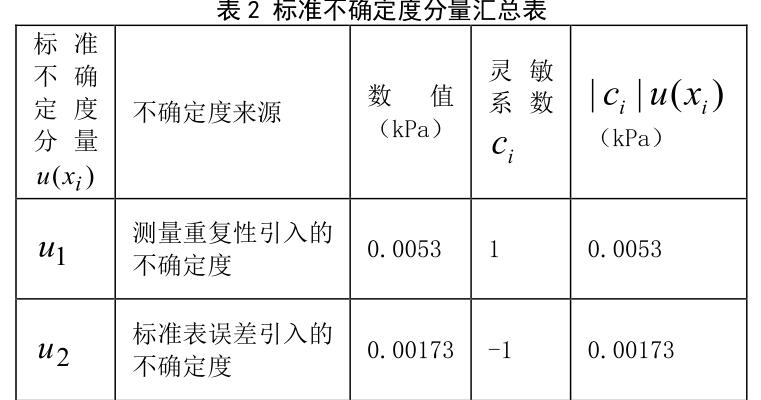

5.標準不確定度分量匯總表

6.合成標準不確定度及有效自由度

由于各標準不確定度分量相互獨立，則

uc =」u2(8) =J c2(P1)u 2 (Pi) + c2(P0)u 2 (P0) = 0.0056MPa

7擴展不確定度

取k=2，則擴展不確定度為：

U = k uc = 2 x 0.0056 = 0.011MPa

8.相對擴展不確定度

Ur = U x 100% = 0011 x 100% = 0.18% r P 6

9.測量結果的不確定度報告

本標準裝置測量準確度等級為1.6級，量程為0?6MPa 的被檢表，示值誤差測量結果的相對擴展不確定度是： Ur = 0.18%,k = 2。
