電磁流量計在應用中的故障檢查和分析
本文論述了電磁流量計的工作原理、在應用中的常見故障檢查和分析，并列舉了 河南煤化集團中原大化公司三聚氰胺裝置日常生產中電磁流量計出現的故障及處理方法。
1.引言
電磁流量計使用中的常見故障， 有的是由于儀表本身元器件損壞引起 的故障，有的是由于選用不當、安裝 不妥、環境條件、流體特性等因素造 成的故障，如顯示波動、精度下降甚 至儀表損壞等。它一般可以分為兩種 類型：安裝調試時出現的故障(調試期 故障)和正常運行時出現的故障(運行 期故障)。
2.工作原理

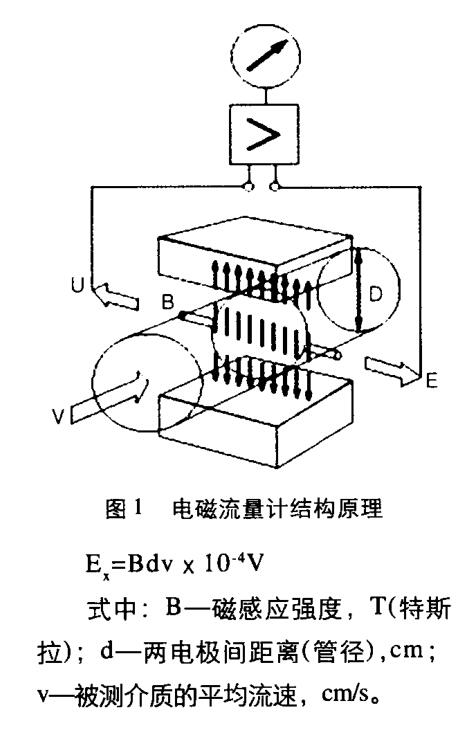

電磁流量計由變送器和轉換器兩 部分組成，兩者之間用連接線(包括勵 磁線、信號線)相互連接。變送器是基 于電磁感應定律工作的，如圖1所 示，被測介質垂直于磁力線方向流 動，因而在于介質流動和磁力線都垂 直的方向上產生一感應電動。
3.常見故障
3.1調試期故障
調試期故障一般出現在儀表初始 裝用調試階段，但一經改進排除故 障，在以后相同條件下一般不會再度 出現。常見的調試期故障通常由儀表 選用或設定不當、安裝不妥、環境干 擾以及流體特性影響等原因引起。
（1）安裝方面
通常是電磁流量傳感器安裝位置不 正確引起的故障，常見的如將傳感器安 裝在易積聚氣體的管網最高點；或安裝 在自上而下的垂直管上，可能出現排 空；或傳感器后無背壓，流體直接排入 大氣而形成測量管內非滿管。
（2）環境方面
通常主要是管道雜散電流干擾，空 間強電磁波干擾，大型電機磁場干擾 等。管道雜散電流干擾通常采取良好的 單獨接地保護就可獲得滿意結果，如河 南煤化集團中原大化公司第I套三聚氰胺裝置的電磁流量計FT-31235在2007年 4月12日遇到強大的雜散電流而無法正 常指示(電解車間管道，有時在兩電極 上感應的交流電勢峰值VPP可高達 IV),工作人員立即采取單接地保護， 可其指示仍然不能恢復正常，于是又采 取將流量傳感器與管道絕緣等措施后 FT-31235才算能正常工作。空間電磁波 干擾一般經信號電纜引入，通常采用單 層或多層屏蔽予以保護。
(3)流體方面
被測液體中含有均勻分布的微小 氣泡通常不影響電磁流量計的正常工 作，但隨著氣泡的增大，儀表輸出信 號會出現波動，若氣泡大到足以遮蓋 整個電極表面時，隨著氣泡流過電極 會使電極回路瞬間斷路而使輸出信號 出現更大的波動。低頻方波勵磁的電 磁流量計測量固體含量過多漿液時， 也將產生漿液噪聲，使輸出信號產生 波動。測量混合介質時，若兩種液體 電導率(或各自與電極間電位)有差異， 在混合未均勻前就進入流量傳感進行 測量，也將使輸出信號產生波動。電 極材料與被測介質選配不當，產生鈍 化或氧化等化學作用，電極表面形成 絕緣膜，以及電化學和極化現象等， 均會妨礙正常測量。應根據儀表選用 或有關手冊正確選配電極材料。
3.2運行期故障
運行期故障是電磁流量計經調試 并正常運行一段時期后出現的故障，
常見的運行期故障一般由流量傳感器 內壁附著層、雷電打擊以及環境條件 變化等因素引起。
（1）傳感器內壁附著層由于電磁流量計測量含有懸浮固 相或污臟體的機會遠比其他流量儀表 多，出現內壁附著層產生的故障概率 也就相對較高。若附著層電導率與液 體電導率相近，儀表還能正常輸出信 號，只是改變流通面積，形成測量誤 差的隱性故障；若是高電導率附著 層，電極間電動勢將被短路；若是絕 緣性附著層，電極表面被絕緣而斷開 測量電路。所以，應及時清除電磁流 量計測量管內的附著結垢層。
（2）雷電打擊
雷擊容易在儀表線路中感應出高 電壓和浪涌電流，使儀表損壞。它主要 通過電源線或勵磁線圈或傳感器與轉換 器之間的流量信號線等途徑引入，尤其 是從控制室電源線引入占絕大部分。
（3）環境條件變化
在調試期間由于環境條件尚好 (例如沒有干擾源），流量計工作正 常，此時往往容易疏忽安裝條件(例 如接地并不怎么良好)。例如河南煤 化集團中原大化公司第丨1丨套三聚氰胺 裝置的電磁流量計FT-81235調試期運 行正常，而在2006年3月12日上午突 然出現輸出信號大幅度波動，經檢査 儀表本身的傳感器和轉換器以及連接 兩者的電纜無任何故障，原來其附近 實施管道電焊干擾了儀表的正常運 行，工作人員立刻實施良好的接地保
護后儀表才得以正常指示。
4.故陳現象和檢査流程
電磁流量計常見故障現象有：
無流量信號；
輸出晃動；
零點不穩
流量測量值與實際值不符；
輸山信號超滿度值。
通常檢查整個測量系統和判斷故 障的程序如圖1所示，檢查環節包括 電磁流量計本身的傳感器和轉換器以 及連接兩者的電纜，電磁流量計上位 的工藝管道，下(后)位顯示儀表連接 電纜。經常采用的檢査手段或方法及 其檢査內容列舉如下：
?通用常規儀器檢查
?替代法：利用轉換器和傳感器 間以及轉換器內線路板部件間的互換 性，以替代法判別故障所在位置。
?信號蹤跡法：用模擬信號器替 代傳感器，在液體未流動條件下提供 流量信號，以測試電磁流量轉換器。
檢査首先從顯示儀表工作是否正 常開始，逆流量信號傳送的方向進 行。用模擬信號器測試轉換器，以判 斷故障發生在轉換器及其后位儀表還 是在轉換器的上位傳感器發生的。若 是轉換器故障，如有條件可方便地借 用轉換器或轉換器內線路板作替代法 調試；若是傳感器故障需要試調換 時，因必須停止運行，關閉管道系統，涉及面廣，常不易辦到。特別是 大口徑流量傳感器，試換工程量大， 通常只有在做完其他各項檢査，最后 才下決心，卸下管道檢查傳感器測量 管內部狀況或調換。相關檢修項目如 表1所示。
5.結束語
電磁流量計在使用的過程當中， 可能出現各種各樣的故障，但一般來 說可以把所有的故障歸結為兩類，即 調試期故障和運行期故障，只要我們 在曰常工作中時刻注意這兩類故障， 并很好地加以排除解決，相信電磁流量計一定能夠發揮它應有的作用。
